三菱定时器（T）是三菱PLC（可编程逻辑控制器）中的一个重要组件，其功能类似于继电器控制系统中的通电型时间继电器。

三菱定时器（T）的主要工作原理是，它使用加法来计算PLC中的时钟脉冲，这些时钟脉冲可以是1ms、10ms、100ms等。当加法计算的结果达到所指定的设定值时，输出触点就会动作。这个设定值可以使用程序内存中的常数（K）或通过数据寄存器（D）的内容间接指定。

三菱定时器（T）的编号是按十进制编码的，如T0、T1、T2...等。定时器中有一个设定值寄存器、一个当前值寄存器和一个用来存储其输出触点的映象寄存器，这三个量使用同一地址编号。

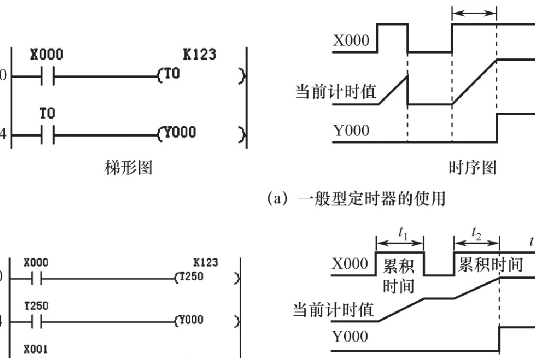

在实际应用中，三菱定时器（T）可以提供无限对常开常闭延时触点，以满足各种控制需求。例如，当某个按钮开关（如X0）被接通时，定时器（如T0）会开始计时。如果按钮开关的接通时间小于定时器的设定值（如12.3s），则定时器的常开触点不会接通，相应的外部负载（如Y0）也不会被激活。如果按钮开关的接通时间大于或等于定时器的设定值，则定时器的常开触点会接通，从而激活外部负载。

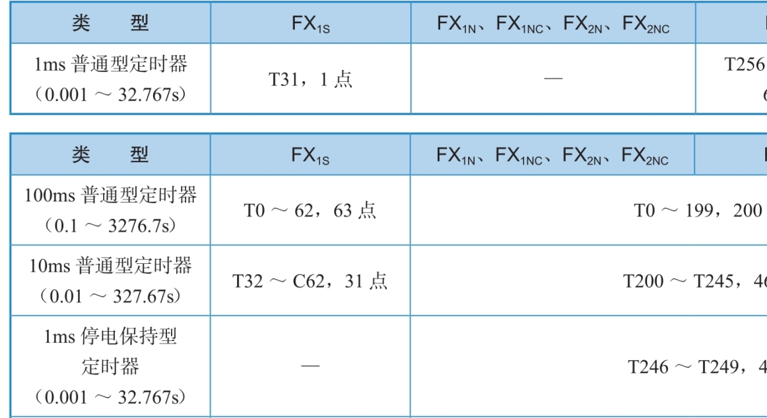

三菱PLC中的定时器还有不同的类型，如一般用途型和停电保持型等。一般用途型定时器在电源断开时会自动清零，而停电保持型定时器则可以通过电池进行停电保持，以便在电源恢复时继续之前的计时。

三菱定时器（T）在工业自动化控制系统中有着广泛的应用场景。以下是一些常见的应用场景示例：

时间延迟控制：在许多工业过程中，需要对某些动作或事件进行时间延迟控制。例如，在生产线上的某个工序完成后，可能需要等待一段时间才能进行下一个工序。这时，可以使用三菱定时器（T）来设置所需的时间延迟，当定时时间到达时，触发相应的动作或事件。

周期性操作：有些工业过程需要周期性地进行某些操作，如周期性检测、周期性控制等。三菱定时器（T）可以设置周期性触发的时间间隔，以实现这些周期性操作。例如，可以设置定时器每隔一定时间触发一次某个传感器的检测动作，或者每隔一定时间调整某个设备的控制参数。

序列控制：在某些工业过程中，需要按照预定的时间顺序进行一系列操作。三菱定时器（T）可以根据设定的时间顺序，依次触发相应的动作或事件。例如，在自动化生产线上，可以按照预定的时间顺序依次启动各个设备，以完成整个生产流程。

故障处理：在工业自动化系统中三菱断电时动作保持，设备故障是不可避免的。当设备出现故障时，需要及时采取相应的措施进行处理。三菱定时器（T）可以用于故障处理过程中的时间控制。例如，可以设置定时器在设备故障后等待一段时间，以便操作人员有足够的时间进行故障排查和处理。如果在这段时间内故障未得到处理，定时器可以触发相应的报警或停机动作，以确保系统的安全稳定运行。

节能控制：在工业自动化系统中，节能是一个重要的考虑因素。通过使用三菱定时器（T），可以根据生产需要设置设备的运行时间，实现节能控制。例如，在夜间或生产空闲时段，可以设置定时器关闭部分设备的电源，以减少能源消耗。

三菱PLC梯形图的定时器相当于电气控制线路的时间继电器，常使用字母T标识。

1通用型定时器

通用型定时器的线圈得电或失电后，经一段时间延时，触点才会相应动作，当输入电路断开或停电时，定时器不具有断电保持功能。

2累计型定时器
